風雨測試美標流程介紹

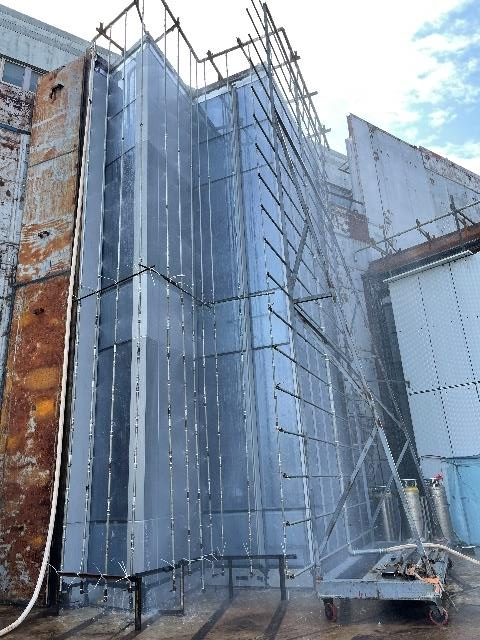

照片1 測試艙體

一、測試艙體外觀

樣品應與實際工程中的截面大小、建筑師認可的材料相一致。樣品的施工及安裝方法也與實際施工現場的安裝相一致。

樣品展開尺寸為：寬:(1609+1900+2100+3650)mm，高:10500mm。

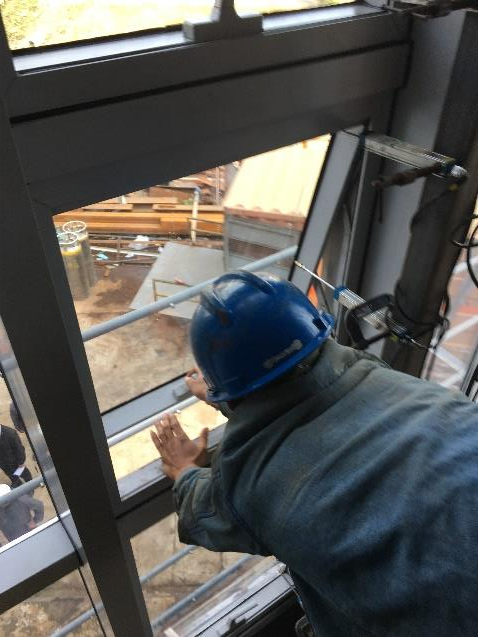

照片2開啟扇開關循環測試

二、美標測試流程：

（一）開啟扇開關循環測試

在性能測試開始前，每個開啟扇都要進行完整的25次開關鎖緊操作。

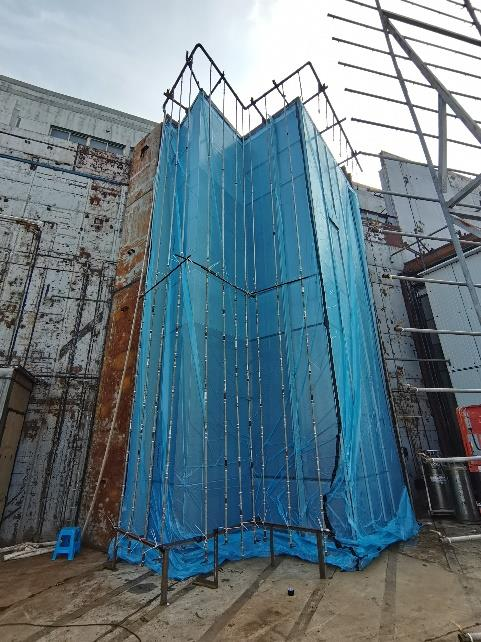

照片3靜態氣密性測試

（二）預加載 ASTM E330-2014

樣品進行預加載測試。樣品經受正壓風荷載（設計值）（50%正設計風荷載)持續至少10秒，然后卸載。檢查外立面和連接件是否有損壞失敗情況發生。

（三）靜態氣密性測試（正壓） ASTM E283-2019

幕墻外立面由塑料膜覆蓋,然后進行在300Pa的正壓差作用下的氣密性檢測。對于測試箱體，以正壓差的形式測量漏氣量。箱體漏氣量檢測完畢后，將塑料膜去除,再對幕墻外立面中的固定部分分別測量300Pa正壓差作用下的漏氣量，之后對幕墻外立面中的開啟部分分別測量300Pa正壓差作用下的漏氣量，最后測量包擴箱體和幕墻外立面的總漘氣量。通過總漏氣量減去箱體漏氣量，然后依次減去之前測量的漏氣量,就可以得出固定部分、開啟部分的漏氣量。最后將這些值除以幕墻外立面各部分的面積,就可以得到單位面積漏氣速率了。

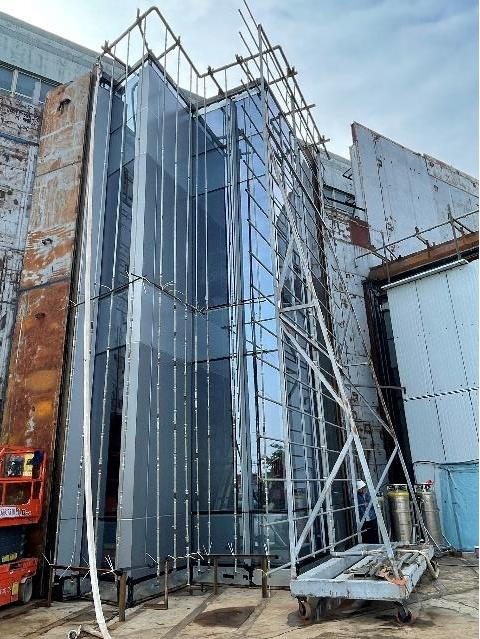

照片4 靜態水密性測試

（四）靜態水密性測試  ASTM E331-2000，R2016

幕墻外立面（包括固定部分和可開啟部分）在正壓差720Pa作用下,以流量為4L/m2min進行15分鐘噴淋測試。

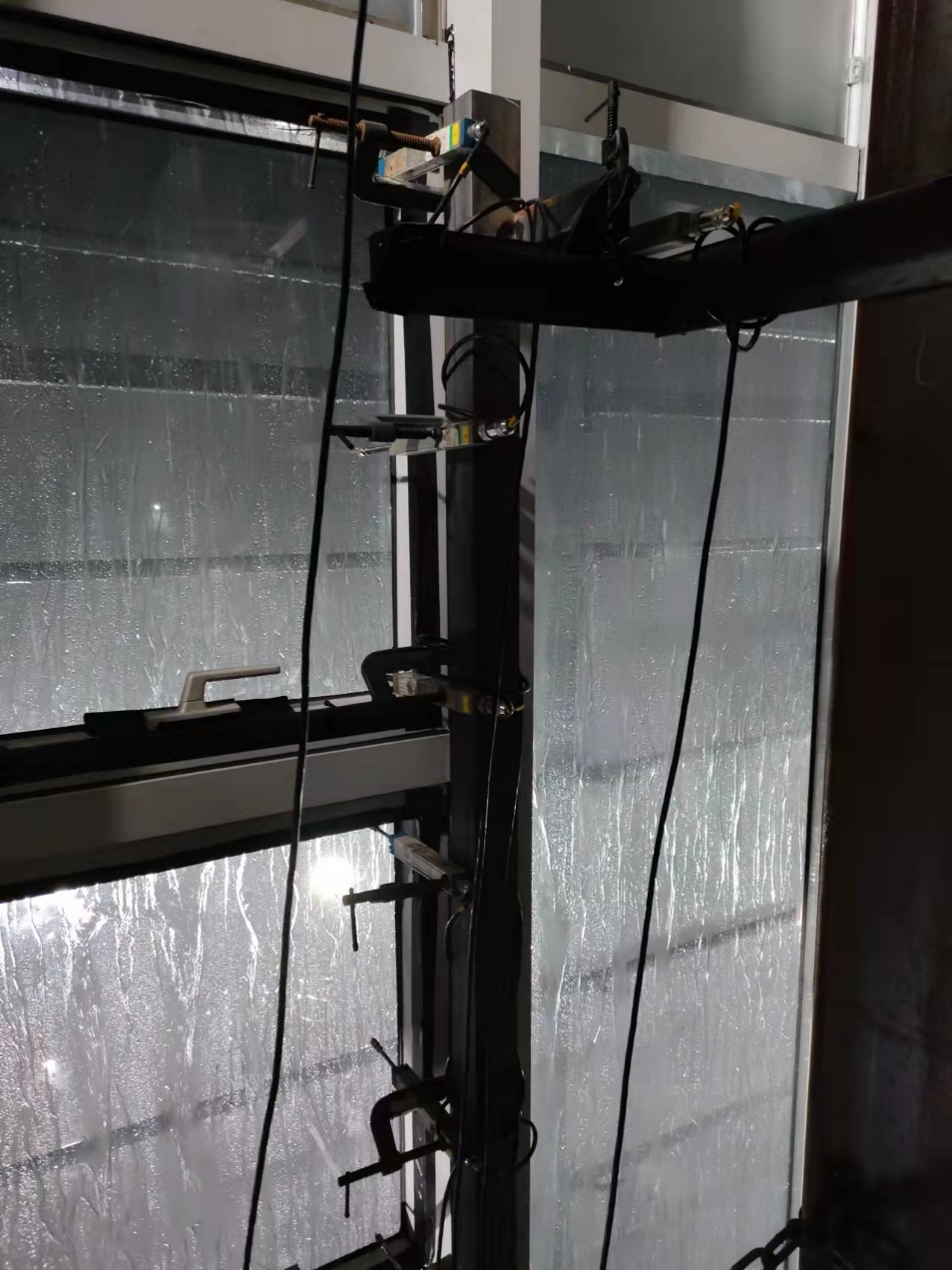

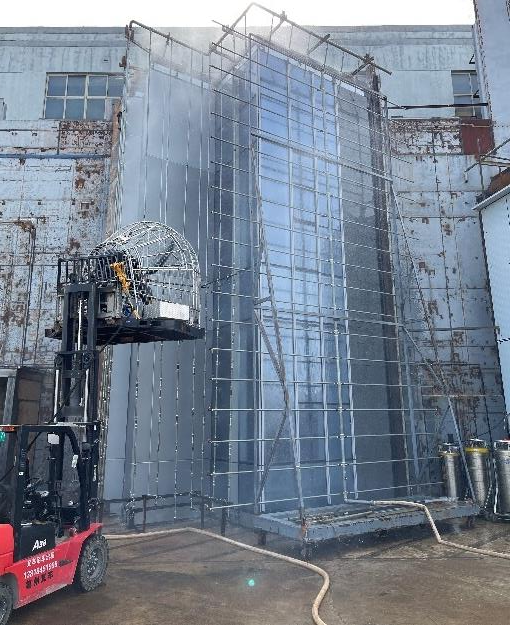

照片5 動態水密性試驗

（五）動態水密性試驗  AAMA501.1-2017

幕墻外立面（包括固定部分和可開啟部分）在相當于正壓差720Pa的動態氣流作用下，以流量為3.4L/m2min進行15分鐘噴淋測試。

（六）風壓結構性能測試（100%設計風荷載）ASTM E330-2014

風荷載保10秒，測量并記錄設計風荷載作用下的系統撓度變形量。

每個階段風荷載持續時間如下：

50%正設計風壓（10 seconds）

100%正設計風壓（10 seconds）

50%負設計風壓（10 seconds）

100%負設計風壓（10 seconds）

（七）重復靜態水密性測試  ASTM E331-2000，R2016

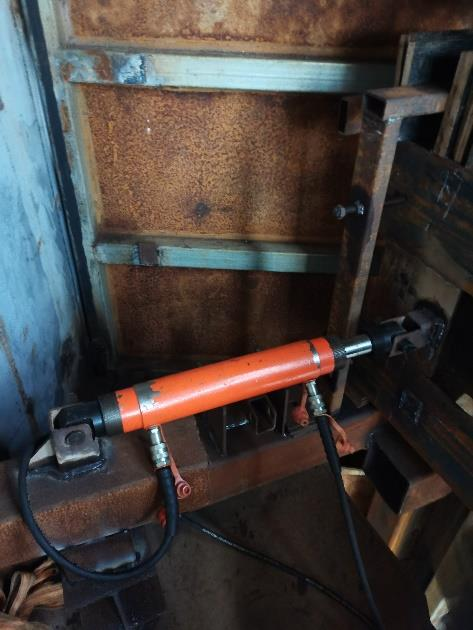

照片6 層間水平位移性能測試（左/右平面位移）

（八）層間水平位移性能測試（左/右平面位移）AAMA501.4-2018

將幕墻系統的中間層鋼結構橫梁按照平行于幕墻主立面的方向進行左右水平移動，總共進行3次完整的循環移動。按照水平方向向左水平移動（設計值），然后返回到初始位置，再繼續向右水平移動（設計值），然后再回到初始位置（為一個循環）。

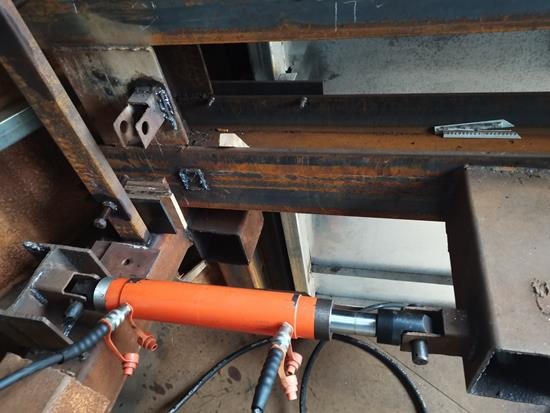

照片7 層間水平位移性能測試（前/后平面位移）

（九）層間水平位移性能測試（前/后平面位移）AAMA501.4-2018

將幕墻系統的中間層鋼結構橫梁按照垂直于幕墻主立面的方向進行前后水平移動，總共進行3次完整的循環移動。垂直方向向外水平移動（設計值），然后返回到初始位置,再繼續向內水平移動（設計值），然后再回到初始位置（為一個循環）。

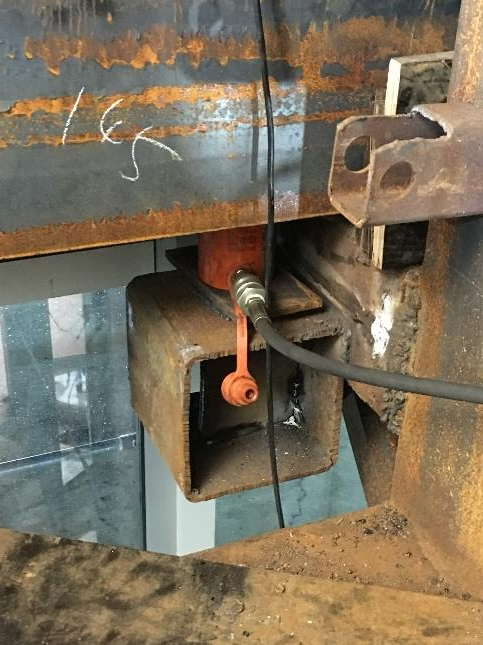

照片8 層間垂直位移測試（上/下平面位移）

（十）層間垂直位移測試（上/下平面位移）AMA501.7-2017

將幕墻系統的中間層鋼結構橫梁按照幕墻立柱的豎亶方向進行上下水平移動，總共進行3次完整的循環移動。豎直方向向下移動（設計值），然后返回剄初始位置，再繼續向上水平移動（設計值），然后再回到初始位置（為一個循環）。

（十一）開啟扇開關循環測試

在性能測試開始前,每個開啟扇都要進行完整的25次開關鎖緊操作。

（十二）重復靜態水密性測試  ASTM E331-2000，R2016

照片9 抗極限風壓測試（150%設計風荷載）

（十三）抗極限風壓測試（150%設計風荷載） ASTME330-2014

風荷載保持10秒,測量并記錄1.5倍設計風荷載作用下的系統的永久性變形量。

每個階段風荷載持續時間如下:

75% Positive Design Load

150% Positive Design Load

75% Negative Design Load

150% Negative Design Load

（十四）150%層間水平位移性能測試（左/右平面位移）AAMA501.4-2018

將幕墻系統的中間層鋼結構橫梁按照平行于幕墻主立面的方向進行左右水平移動，總共進行3次完整的左右水平循環移動。水平方向向左水平移動（設計值）,然后返回到初始位置,再繼續向右水平移動（設計值）,然后再回到初始位置（為一個循環）。

（十五）150%層間水平位移性能測試(前/后平面位移)(AMA50142018

將幕墻系統的中間層鋼結構橫梁按照平行于幕墻主立面的方向進行左右水平移動，總共進行3次完整的左右水平循環移動。水平方向向左水平移動（設計值），然后返回到初始位置,再繼續向右水平移動（設計值），然后再回到初始位置（為一個循環）。
